2023-07-14
项目背景
?
原有能源管理系统目前共有冗余iFIX v5.1服务器，客户端开发、客户端运行各一套，Proficy Historian v4.5一套，Proficy Real Time Portal一套。该项目运行至今已经近10年，服务器操作系统使用Windows 2008 Server，客户端操作系统Windows XP。
?
其中，冗余iFIX v5.1服务器的备用服务器已经故障，不能正常运行。Proficy Historian v4.5服务器无法正常启动进入操作系统。Proficy Real Time Portal服务器也出现了故障。同时，由于Windows 2008 Server及Windows XP已经退出市场，并且为了保证系统运行可靠，稳定，现在需要将当前冗余IFIX服务器，Proficy Historian服务器以及客户端机器的操作系统进行升级。为适应新的操作系统将能源管理系统相关软件进行升级，保证该系统可以在新的操作系统平台稳定运行。
?
Proficy Real Time Portal产品已经停产，而采用Proficy Webspace产品进行Web发布，不仅配置方便，可以通过浏览器查看现场系统运行的实际状况，报警和查询功能，实现各个层次的用户和管理人员查看数据的需求。
?

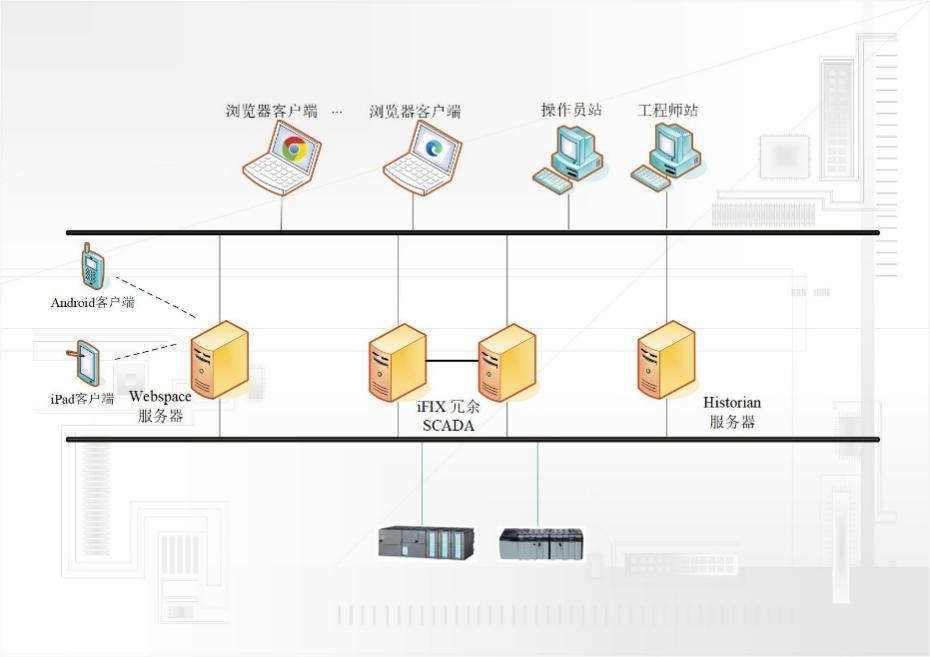

方案结构图
?
采用GE Digital Proficy iFIX中文版作为SCADA系统的基础平台，冗余的iFIX SCADA服务器完成数据采集，同时可提供OPC基金会认证的OPC Server 供外部访问。iFIX 客户端完成人机界面监视控制等操作。 Proficy Historian 存储历史数据，为人机界面提供显示历史趋势，报表查询等功能实现的数据归档。Proficy WebSpace 发布画面，支持B/S浏览器客户端，移动终端的画面监控操作。
?
?
方案说明
?
来自生产现场设备的实时数据，采用冗余的SCADA服务器进行数据采集：
?
在冗余iFIX SCADA上部署IGS驱动。IGS包含超过100多种的驱动，可以支持主流品牌PLC设备的数据采集，对日后扩展不同通讯协议的设备提供了更多的扩展性和兼容性。
?
冗余的SCADA服务器配置，保证了数据的稳定、安全，故障切换后不影响过程生产，保证系统安全。
?
iFIX作为服务器上的数据源，具有兼容各类开放通信接口的特点，为远期规划提供便利条件。
?
数据存储采用Proficy Historian数据库，该数据库可接收来自iFIX冗余服务器的实时数据，进行快速采集、归档、分配。Proficy Historian的数据采集器具有采集速度快（可达毫秒级），接口种类多（多种采集器），存储并转发功能，采集过程中网络中断还可以保持数据完整性等特点。
?
客户端
?
工程师站：工程师站可以在线组态iFIX工程，同时可以通过安装Proficy Historian管理器，实现对历史数据库标签、历史库归档文件及各类采集器的管理、监视和维护。
?
操作员站：操作员站主要是通过组态完毕的工程监控现场的实时数据，查看趋势、报表、报警等。
?
Webspace瘦客户端：Webspace服务器可以通过浏览器客户端、Android客户端和iPad客户端浏览监控画面。支持Chrome浏览器，微软Edge浏览器、微软IE11浏览器、Safari浏览器、火狐浏览器。
?
升级目的和预期
?
首先，由于操作系统Windows 2008及 XP已经退出市场，微软已经不再提供任何支持。现在主流操作系统服务器版本是64位的Windows Server 2016，Windows Server 2019，客户端操作系统多采用Windows 10。随着系统设备的不断扩展，原系统上采用的技术和产品的原理及规范与现行主流产品不兼容，也会日后系统的软硬件维护带来了很大的困难和不确定性。长此以往，无法满足工厂日益增长对不断设备扩展的需求。
?
其次，目前系统的维护性很差。当前使用Proficy产品家族的iFIX v5.1,Historian v4.5已经不再出售，Portal产品已经停产，现场使用的M4授权也已经停产，因此为后续购买备件造成了一定困难。
?
为了保持系统可维护性，兼容性和扩展能力，消除目前系统存在的不稳定对正常生产的影响和隐患，需要对现有的系统进行软件升级。
?
采用先进成熟的主流技术和产品，以期达到新系统功能完整继承原系统不变，恢复系统的维护性，在更合理、更经济的方式基础上，满足生产的工艺需求。
